一、簡介：

本機組中閉路高速?zèng)_擊式型粉碎機，由主機，分級部分，分離部分，除塵器等組成，工  藝流程簡單，操作方便，能耗低，產量高，結構緊湊，占地面積少。產品的平均粒度在 10-1000μm 范圍，粉碎產品的粒度分布窄，粒度球形化程度高。由于采用大風量輸送物料，傳熱效果好，可有效地降低機腔內的溫升，對熱敏性的物料也有較強的適應性。廣泛應用于醫藥、化工、農藥、食品、涂料、合成樹脂、粉末冶金、生物工程、高分子材料等物料的粉碎。并可采用惰性氣體作為循環氣體，處理特殊粉碎加工。

二、工作原理：

物料由螺旋給料機或真空輸送機進入粉碎室內，在高速回轉的轉子與帶齒襯套的定子之間受到?jīng)_擊剪切和氣流的高頻振動而粉碎。然后，在氣流的帶動下通過導游圈的引導進入中心分級區域分選，細粉作為成品隨氣流通過分級渦輪從中心管排出粉碎室，由分離裝置分離，超細粉塵由除塵器收集，凈化后的空氣由風機排空。粗粉在重力和離心力的作用下回落到粉碎區再次粉碎。

三、特點：

1、 將高速?zèng)_擊粉碎機和渦輪超細分級器組合，具有預先分級和檢查分級的功能，產品細度的

調節方便，可避免過粉碎現象。原料中的合格細粉經分級后直接排出，有助于提高粉 碎效率，降低設備負荷，減少能耗。

2、 通過不同型式的轉子體與定子襯套的優化配置，可獲得一定的沖擊速度和沖擊能量，以適應不同物料的粉碎。

3、 產品的平均細度（d50 ）在 10-1000μm 范圍，且粉碎產品粒度分布窄，粒度球形化佳。

4、 由于采用大風量輸送物料，傳熱效果好，可有效地降低機腔內的溫升，并可再加有水冷裝置，故適用于涂料，食品，醫藥品，合成樹脂等弱熱性（軟化點低的）物質粉碎。

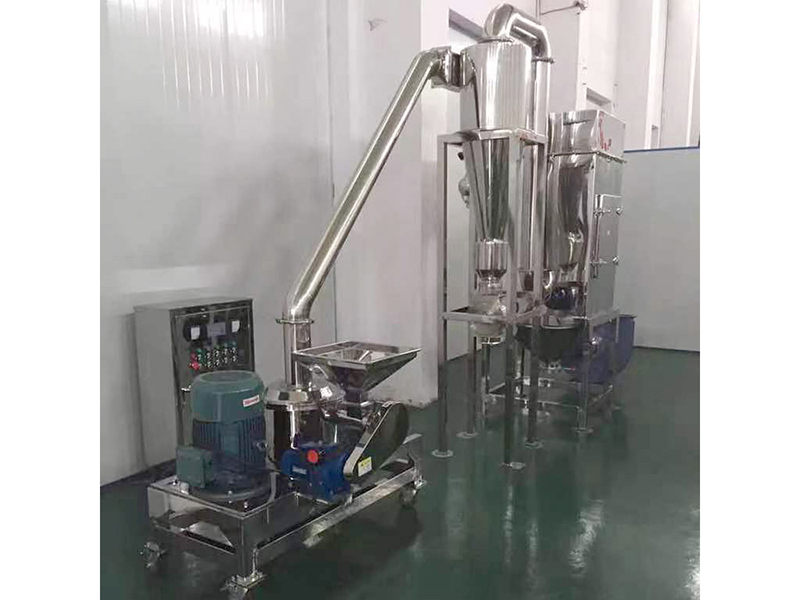

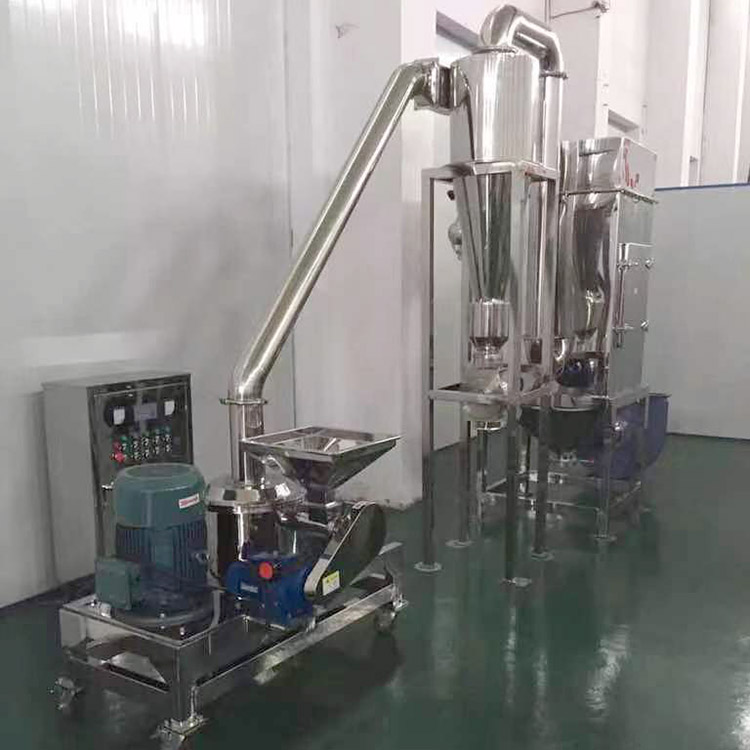

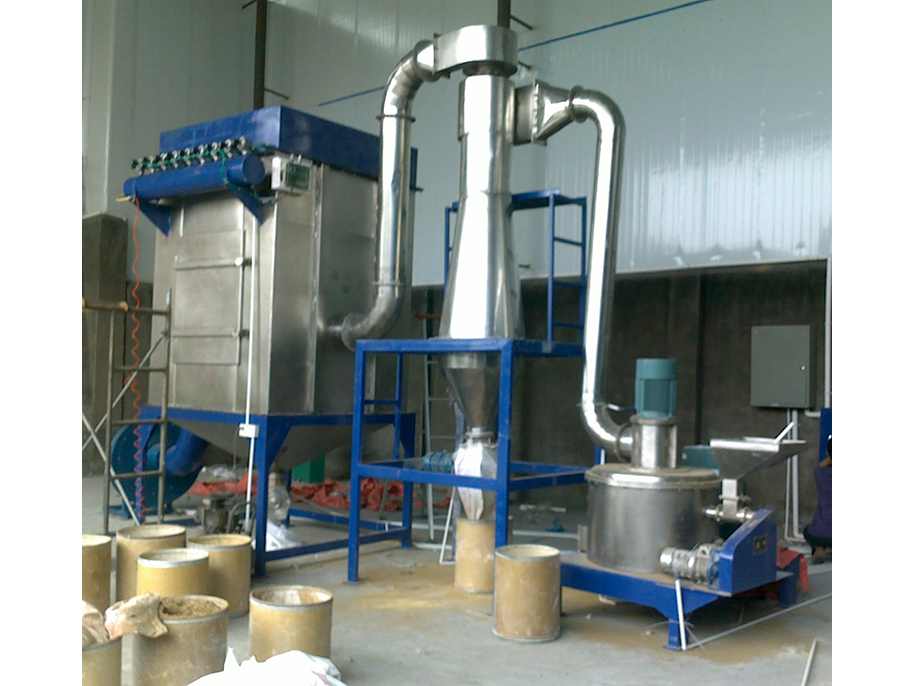

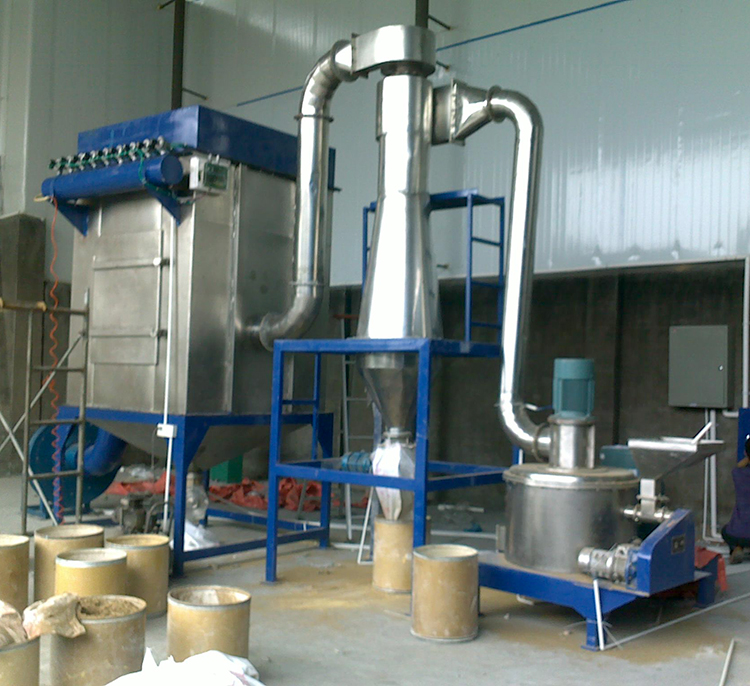

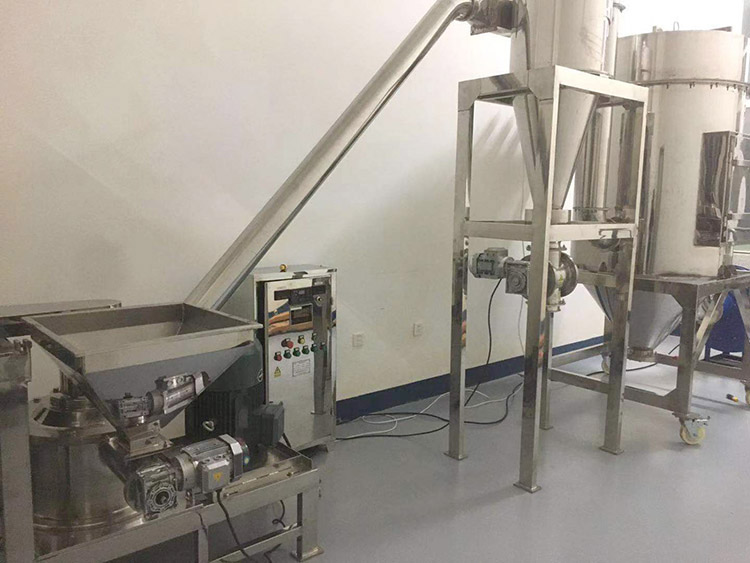

案例圖
